90 Degree Elbow Silicone Reducer Hoses

Product Description

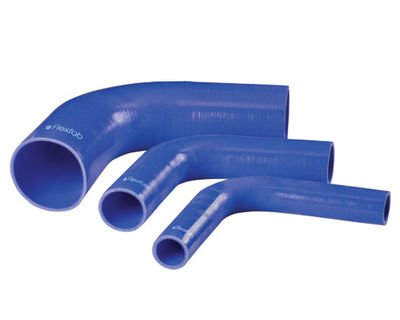

90 Degree Silicone Elbow Reducer Hoses

Our 90-degree elbow reducers enable you to join 2 outlets of different diameters, while also creating a bend in the pipe work.

The silicone Elbow Reducer Hose features a 4-ply reinforced high-temperature material, which meets or exceeds SAEJ20 Standards.

Silicone Hose Application

Elbow Silicon Hoses are used by professionals in high-performance racing vehicles, commercial trucks and buses, Marine, agricultural and off-highway vehicles, turbo diesel, food and beverage, and general manufacturing industries.

We increase the number of plays and wall thickness of our 90-degree reducers as the diameter increases, this is because we want all our range capable of carrying fluid and air at very high pressures.
So if you’re building a racing vehicle, adding turbochargers or superchargers, our silicone hose is the way to go.

silicone hose Features

90-Degree Elbow Silicone hose is made of high-quality polyester fiber and high-temperature silicone rubber,
designed for extreme temperatures and various pressure ranges that require high-performance levels.

It is highly resistant to oxygen, ozone, water, sunlight, and UV radiation and offers excellent compression resistance.
The hose has high electrical insulation qualities and is also very reliable working in extremely low and extremely high temperatures.

Technical Specification

1.Temperature Range:- 65 deg. F to + 350 deg.
2. Reinforced Layer: 3-5-ply Polyester Reinforced/customization
3. Color: Black / Blue/Red/customization
4. Other leg lengths and constructions are available to order, please get in touch with us to detail your requirements

S.NO P/N ID1 ID2 ID1 ID2 LENGTH LENGTH WALL PLY W.P
mm mm Inch Inch mm inch mm
1 R90-16-13/102P3 16 13 5/8 1/2 102X102 4 4 3 0.7Mpa (101Psi)
2 R90-19-13/102P3 19 13 3/4 1/2 102X102 4 4 3 0.7Mpa (101Psi)
3 R90-19-16/102P3 19 16 3/4 5/8 102X102 4 4 3 0.7Mpa (101Psi)
4 R90-22-16/102P3 22 16 6/7 5/8 102X102 4 4 3 0.7Mpa (101Psi)
5 R90-22-19/102P3 22 19 6/7 3/4 102X102 4 4 3 0.7Mpa (101Psi)
6 R90-25-16/102P3 25 16 1 5/8 102X102 4 4 3 0.7Mpa (101Psi)
7 R90-25-19/102P3 25 19 1 3/4 102X102 4 4 3 0.7Mpa (101Psi)
8 R90-25-22/102P3 25 22 1 6/7 102X102 4 4 3 0.75Mpa(108Psi)
9 R90-28-19/102P3 28 19 1 1/9 3/4 102X102 4 4 3 0.75Mpa(108Psi)
10 R90-28-22/102P3 28 22 1 1/9 6/7 102X102 4 4 3 0.75Mpa(108Psi)
11 R90-28-25/102P3 28 25 1 1/9 1 102X102 4 4 3 0.75Mpa(108Psi)
12 R90-32-19/102P3 32 19 1 1/4 3/4 102X102 4 4 3 0.6Mpa (87Psi)
13 R90-32-25/102P3 32 25 1 1/4 1 102X102 4 4 3 0.6Mpa (87Psi)
14 R90-32-28/102P3 32 28 1 1/4 1 1/9 102X102 4 4 3 0.6Mpa (87Psi)
15 R90-35-22/102P3 35 22 1 3/8 6/7 102X102 4 4 3 0.6Mpa (87Psi)
16 R90-35-25/102P3 35 25 1 3/8 1 102X102 4 4 3 0.6Mpa (87Psi)
17 R90-35-28/102P3 35 28 1 3/8 1 1/9 102X102 4 4 3 0.6Mpa (87Psi)
1 R90-16-13/102P3 16 13 5/8 1/2 102X102 4 4 3 0.7Mpa (101Psi)
2 R90-19-13/102P3 19 13 3/4 1/2 102X102 4 4 3 0.7Mpa (101Psi)
3 R90-19-16/102P3 19 16 3/4 5/8 102X102 4 4 3 0.7Mpa (101Psi)
4 R90-22-16/102P3 22 16 6/7 5/8 102X102 4 4 3 0.7Mpa (101Psi)
5 R90-22-19/102P3 22 19 6/7 3/4 102X102 4 4 3 0.7Mpa (101Psi)
6 R90-25-16/102P3 25 16 1 5/8 102X102 4 4 3 0.7Mpa (101Psi)
7 R90-25-19/102P3 25 19 1 3/4 102X102 4 4 3 0.7Mpa (101Psi)
8 R90-25-22/102P3 25 22 1 6/7 102X102 4 4 3 0.75Mpa(108Psi)
9 R90-28-19/102P3 28 19 1 1/9 3/4 102X102 4 4 3 0.75Mpa(108Psi)
10 R90-28-22/102P3 28 22 1 1/9 6/7 102X102 4 4 3 0.75Mpa(108Psi)
11 R90-28-25/102P3 28 25 1 1/9 1 102X102 4 4 3 0.75Mpa(108Psi)
12 R90-32-19/102P3 32 19 1 1/4 3/4 102X102 4 4 3 0.6Mpa (87Psi)
13 R90-32-25/102P3 32 25 1 1/4 1 102X102 4 4 3 0.6Mpa (87Psi)
14 R90-32-28/102P3 32 28 1 1/4 1 1/9 102X102 4 4 3 0.6Mpa (87Psi)
15 R90-35-22/102P3 35 22 1 3/8 6/7 102X102 4 4 3 0.6Mpa (87Psi)
16 R90-35-25/102P3 35 25 1 3/8 1 102X102 4 4 3 0.6Mpa (87Psi)
29 R90-48-30/102P4 48 30 1 8/9 1 1/6 102X102 4 5 4 0.5Mpa (72Psi)
30 R90-51-38/102P4 51 38 2 1 1/2 102X102 4 5 4 0.5Mpa (72Psi)
31 R90-51-45/102P4 51 45 2 1 7/9 102X102 4 5 4 0.5Mpa (72Psi)
32 R90-54-45/102P4 54 45 2 1/8 1 7/9 102X102 4 5 4 0.44Mpa (64Psi)
33 R90-54-48/102P4 54 48 2 1/8 1 8/9 102X102 4 5 4 0.44Mpa (64Psi)
34 R90-54-51/102P4 54 51 2 1/8 2 102X102 4 5 4 0.4Mpa (57Psi)
35 R90-57-45/102P4 57 45 2 1/4 1 7/9 102X102 4 5 4 0.4Mpa (57Psi)
36 R90-57-51/102P4 57 51 2 1/4 2 102X102 4 5 4 0.4Mpa (57Psi)
37 R90-60-51/125P4 60 51 2 1/3 2 125X125 5 5 4 0.4Mpa (57Psi)
38 R90-60-55/125P4 60 55 2 1/3 2 1/6 125X125 5 5 4 0.4Mpa (57Psi)
39 R90-63-51/125P4 63 51 2 1/2 2 125X125 5 5 4 0.4Mpa (57Psi)
40 R90-63-57/125P4 63 57 2 1/2 2 1/4 125X125 5 5 4 0.4Mpa (57Psi)
41 R90-63-60/125P4 63 60 2 1/2 2 1/3 125X125 5 5 4 0.4Mpa (57Psi)
42 R90-70-51/125P4 70 51 2 3/4 2 125X125 5 5 4 0.4Mpa (57Psi)
43 R90-70-57/125P4 70 57 2 3/4 2 1/4 125X125 5 5 4 0.4Mpa (57Psi)
44 R90-70-60/125P4 70 60 2 3/4 2 1/3 125X125 5 5 4 0.4Mpa (57Psi)
45 R90-70-63/125P4 70 63 2 3/4 2 1/2 125X125 5 5 4 0.4Mpa (57Psi)
46 R90-76-51/125P4 76 51 3 2 125X125 5 5 4 0.4Mpa (57Psi)
47 R90-76-60/125P4 76 60 3 2 1/3 125X125 5 5 4 0.4Mpa (57Psi)
48 R90-76-63/125P4 76 63 3 2 1/2 125X125 5 5 4 0.4Mpa (57Psi)
49 R90-76-70/125P4 76 70 3 2 3/4 125X125 5 5 4 0.4Mpa (57Psi)
50 R90-80-60/125P4 80 60 3 1/7 2 1/3 125X125 5 5 4 0.4Mpa (57Psi)
51 R90-80-70/125P4 80 70 3 1/7 2 3/4 125X125 5 5 4 0.3Mpa (43Psi)
52 R90-89-51/125P5 89 51 3 1/2 2 125X125 5 6 5 0.33Mpa (48Psi)
53 R90-89-76/125P5 89 76 3 1/2 3 125X125 5 6 5 0.33Mpa (48Psi)
54 R90-90-70/125P5 90 70 3 1/2 2 3/4 125X125 5 6 5 0.33Mpa (48Psi)
55 R90-90-80/125P5 90 80 3 1/2 3 1/7 125X125 5 6 5 0.33Mpa (48Psi)
more… more…. more… more… more… more… more… more…
